S系列斜齿轮蜗轮蜗杆减速机


产品描述:

S系列斜齿轮-蜗轮蜗杆减速机广泛用于食品,制药,化工,钢铁,冶金,纺织,塑料,造纸等机械设备,流水线等行业。

技术特点:

1.高度模块化设计:机以方便地配用各种型式的电动机或采用其它动力输入.

2.传动比:划分细,范围广。组合机型可以形成很大的传动比,即输出极低的转速。

3.安装形式:安装位置不受限制。

4.强度高、体积小:箱体采用高强度铸铁。齿轮及齿轮轴采用气体渗碳淬火精磨工艺,因而单位体积承载能力高。

5.噪声低:减速机主要零部件都经过精密加工,并通过精心组装和测试因而减速机噪声较低。

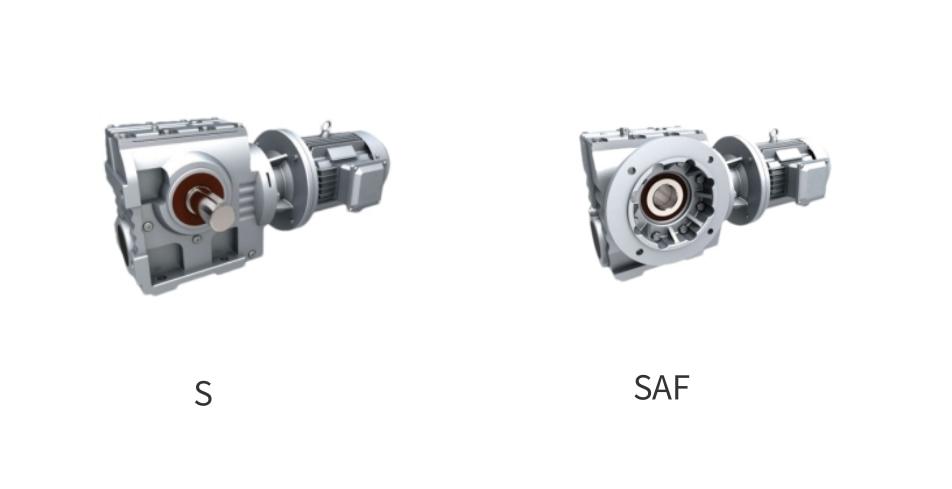

结构形式:

S轴伸式底脚安装;SF:法兰安装;

S…F:底脚法兰安装;SAZ:小法兰安装

底座式安装,法兰有大小法兰易于选择。实心轴输出,平均效率是二级96%、三级94%、CR/CR平均效率85%。减速比:基本型二级5~24.8、三级27.2~192、组合可达23401。

基本型二级输入输出旋转方向相同,三级相反,组合时另行咨询。专为搅拌设计的CRM系列能承载较大的轴向力、径向力。

技术能数:

速比范围:基本型9.96~244.74,S系列/R系列组合型可达到8608

扭矩范围:43~4200 Nm

功率范围:0.18~22 kW

性能特点:

◆ 斜齿轮和蜗轮组合,结构紧凑,减速比大。

◆ 安装方式:底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装。

◆ 输入方式:电机直联、电机皮带联接或输入轴、联接法兰输入。

◆ 平均效率:减速比7.5-69.39是77% ;70.43-288是62% ;S/R组合式是57%。

◆ 和R系列组合能得到更大的速比。

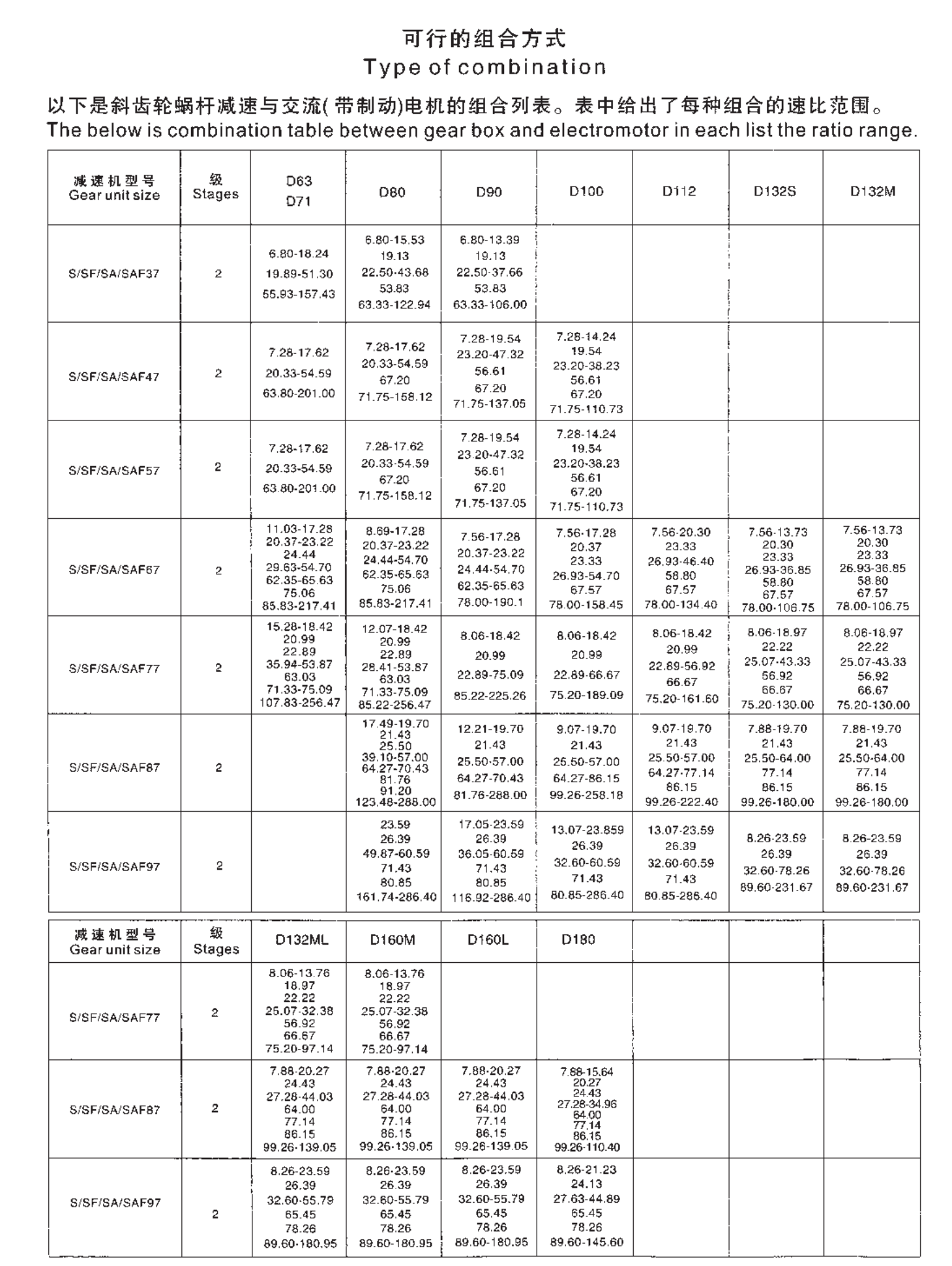

产品型号:
