减速机系列

产品描述：

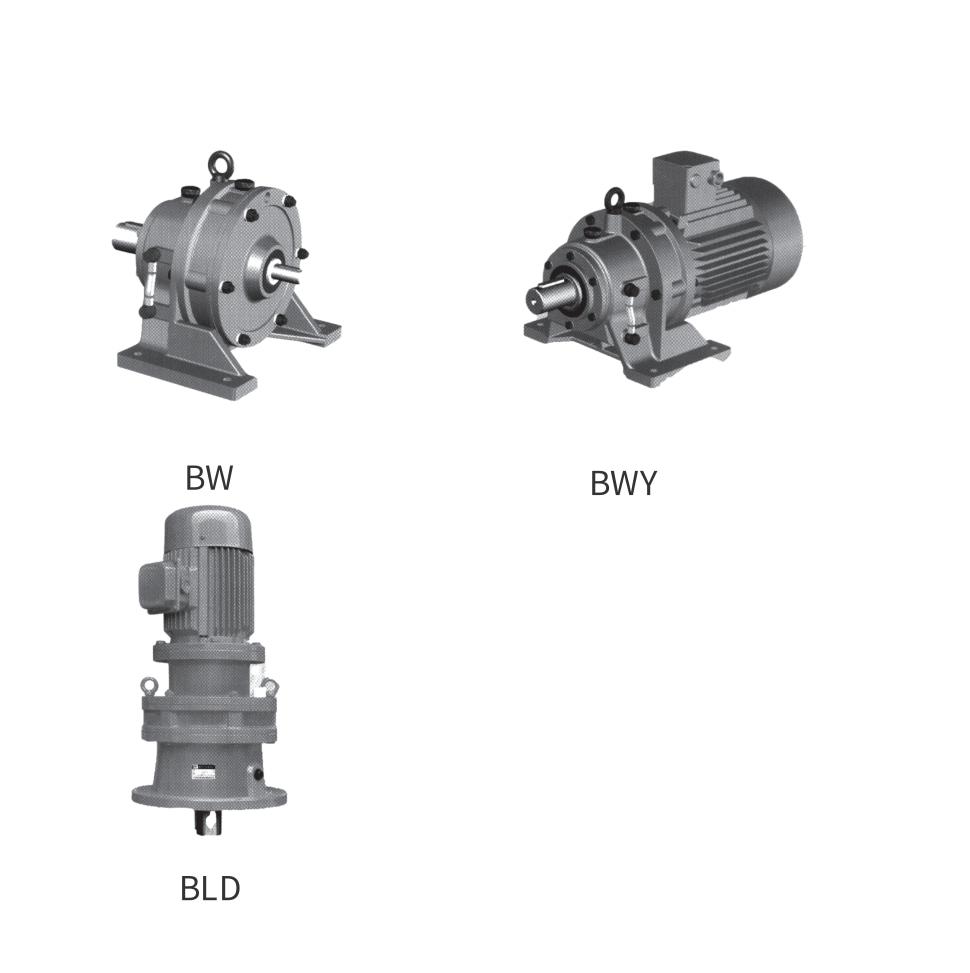

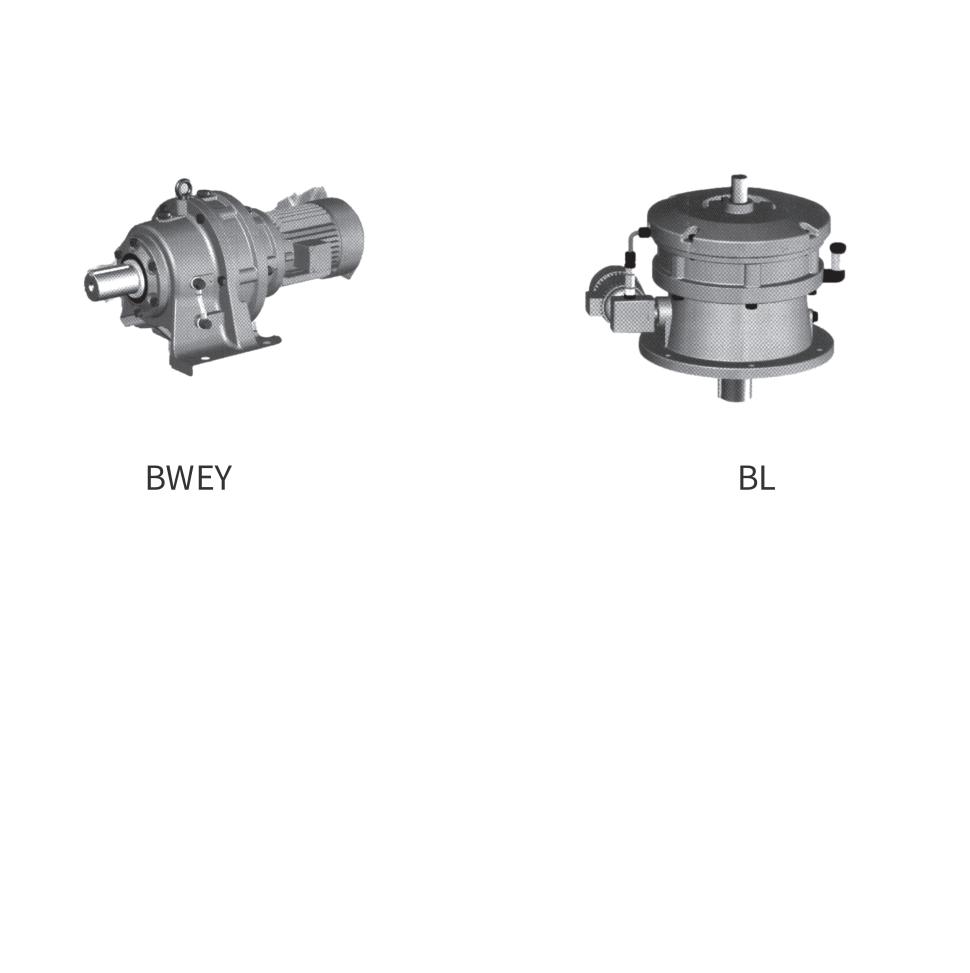

X.B系列摆线针轮减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的优选设备。

结构原理：

 1.行星传动,采用摆线轮与针齿内啮合, 形成少齿差内啮合减速机构，把输入转速同轴 反向传出并进行减速。

 2.特点：速比高,采用行星传动原理体积小，无 轴向力。

 3.安装型式和输出方式：底座式、法兰式、实心 轴输出。

 4.输入方式：直联电机、实心轴、法兰式输入。

 5.减速比：一级9~87、二级99~5133。

 6.平均效率：一级90%、二级88%。

技术参数：

功 率：0.37KW～55KW

 转 矩：150N·m～20000N·m

传动比：单级：9-87   双级：121-7569    三级：2057-658503

性能特点：

1、摆线减速机采用高速比和效率单级传动，就能达到1：87的减速比，效率在90％以上，如果采用多级传动，减速比更大。

2、摆线减速机结构紧凑体积小由于采用了行星传动原理，输入轴输出轴在同一轴心线上，使其机型获得尽可能小的尺寸。

3、运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具有平衡的机理，控制了振动和噪声。

4、使用可靠、寿命长因主要零件采用高碳铬钢材料，经淬火处理（HRC58～62）获得强度高，并且，部分传动接触采用了滚动摩擦，所以经久耐用寿命长。

5、设计合理，维修方便，容易安装，零件个数少以及简单的润滑，使摆线针轮减速机受到用户的认可。
